200M Span OM4 Multimode Single Sheath ADSS Οπτική Καλωδίωση Οπτικών Ινών Όλα-Διηλεκτρικό Αυτο-Υποστηριζόμενο Εναέριο Καλώδιο Οπτικών Ινών

Καλώδιο οπτικής ίνας ADSS μονής θήκης 200M MMF Multimode OM4, 2 έως 144 πυρήνες

Καλώδιο οπτικής ίνας ADSS μονής θήκης () είναι ένα ελαφρύ, μη μεταλλικό καλώδιο οπτικής ίνας σχεδιασμένο για εξωτερικές εναέριες εγκαταστάσεις χωρίς να απαιτείται ξεχωριστό ατσάλινο καλώδιο στήριξης. Διαθέτοντας ένα εξωτερικό περίβλημα μονής στρώσης, χρησιμεύει ως οικονομική, ευέλικτη επιλογή για διανομές μικρών έως μεσαίων ανοιγμάτων.Ένα καλώδιο ADSS μονής θήκης βασίζεται σε μια ενσωματωμένη, ομόκεντρη γεωμετρία για να υποστηρίξει το δικό του βάρος έναντι περιβαλλοντικών φορτίων όπως ο άνεμος και ο πάγος.

Ένα καλώδιο οπτικής ίνας ADSS μονής θήκης 200 μέτρων αντιπροσωπεύει το ανώτατο όριο μηχανικής σχεδίασης για εναέριες εγκαταστάσεις μονής θήκης. Ενώ τα περισσότερα καλώδια μονής θήκης φτάνουν περίπου τα 100 μ. – 120 μ., εξειδικευμένοι κατασκευαστές μπορούν να επεκτείνουν μια μονή θήκη έως και 200 μέτρα αναβαθμίζοντας σημαντικά την πυκνότητα του εσωτερικού νημάτων αραμιδίου (Kevlar) για να αντισταθμίσουν τον άνεμο, τον πάγο και τη δομική χαλάρωση σε μεγαλύτερες αποστάσεις.

Το καλώδιο συμμορφώνεται πλήρως με τα βιομηχανικά πρότυπα AS/NZS S008, IEC 60794-3-20 και IEEE 1222.

Διατίθεται με πολλούς τύπους ινών, συμπεριλαμβανομένων μονοτροπικών ινών (SMF) 9/125 G.652D, G.657A1, G.655 και άλλων, ή πολυτροπικών ινών (MMF) 62.5/125 OM1 και 50/125 OM2, OM3, OM4 και OM5.

Κύριες Εφαρμογές

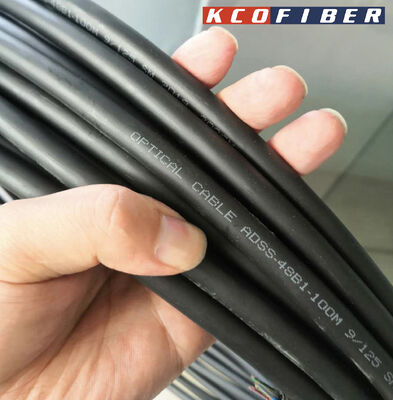

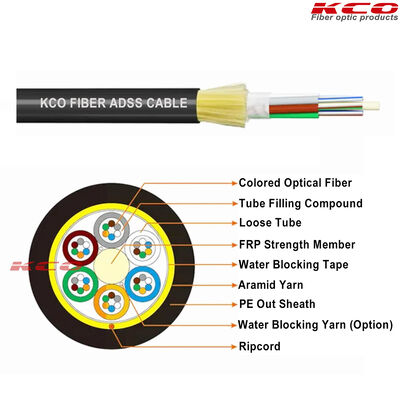

Εναέριο καλώδιο οπτικής ίνας ADSS μονής θήκης με μαύρο εξωτερικό περίβλημα PE και ενισχυτικό στοιχείο από νήμα αραμιδίου.

• Αδιάβροχοι χαλαροί σωλήνες:
• Οι θερμοπλαστικοί σωλήνες PBT φιλοξενούν έως και 12 μονοτροπικές ίνες ITU-T G.652D/G.657A η καθεμία, γεμάτοι με γέλη χαμηλού ιξώδους, θιξοτροπική, μη τήξη αδιάβροχη, η οποία είναι πλήρως συμβατή με τα υλικά επίστρωσης των ινών. Αυτή η γέλη απομονώνει πλήρως τις ίνες από την υγρασία, αποτρέποντας την εξασθένηση του σήματος που προκαλείται από την εισχώρηση νερού.Ένα κεντρικό μη μεταλλικό στοιχείο αντοχής (FRP, Fiber Reinforced Plastic) παρέχει την κύρια εφελκυστική στήριξη.
• Δύο στρώσεις νήματος αραμιδίου υψηλής αντοχής περιελίσσονται ομοιόμορφα γύρω από τον πυρήνα του καλωδίου για περαιτέρω ενίσχυση της εφελκυστικής απόδοσης.
• Εξωτερικό περίβλημα μονής στρώσης PE:
• Η εξωτερική στρώση είναι ένα μαύρο περίβλημα πολυαιθυλενίου (PE) πάχους 1,8-2,2 mm σταθεροποιημένο με UV, πλήρως συμβατό με το πρότυπο AS 1049. Αντιστέκεται στη μακροχρόνια ακτινοβολία UV, τη διάβρωση από όζον και τις διακυμάνσεις της θερμοκρασίας, και μπορεί να αναβαθμιστεί σε ειδική παραλλαγή PE κατά της παρακολούθησης AT για περιβάλλοντα ηλεκτρικού πεδίου υψηλής τάσης 110 kV για αποφυγή ζημιών από ηλεκτρική διάβρωση.Μηχανική & Περιβαλλοντική Απόδοση

• Η ονομαστική εφελκυστική αντοχή (RTS) κυμαίνεται από 10 kN έως 120 kN, με τη μέγιστη καθημερινή τάση λειτουργίας να διατηρείται κάτω από το 1/3 της RTS για να διασφαλιστεί ότι η παραμόρφωση της ίνας παραμένει κάτω από 0,05%.Εύρος Ανοιγμάτων:
• 50 μ., 80 μ., 100 μ., 120 μ., 150 μ., 200 μ., 300 μ., 500 μ.Ακτίνα Κάμψης:
• 20 × διάμετρος καλωδίου κατά την εγκατάσταση· 15 × διάμετρος καλωδίου σε στατική κατάσταση χωρίς φορτίο.Εύρος Θερμοκρασίας:
• −10 °C έως +50 °C για εγκατάσταση· −40 °C έως +70 °C για μακροχρόνια λειτουργία και αποθήκευση.Βασικά Πλεονεκτήματα:
• Πλήρως άνοσο σε κεραυνούς και ηλεκτρομαγνητικές παρεμβολές· 30-50% ελαφρύτερο από τα καλώδια ADSS διπλής θήκης, μειώνοντας το φορτίο στον πύργο και τη δυσκολία εγκατάστασης.Μονό Εξωτερικό Περίβλημα:
• Μαύρο περίβλημα HDPE πάχους 1,5-2,0 mm σταθεροποιημένο με UV.Τεχνικά Δεδομένα Καλωδίου ADSS Μονής Θήκης Ανοίγματος 200M

Διαθέσιμη προσαρμοσμένη επωνυμία OEM/ODM σε καλώδιο, συσκευασία και ετικέτες.

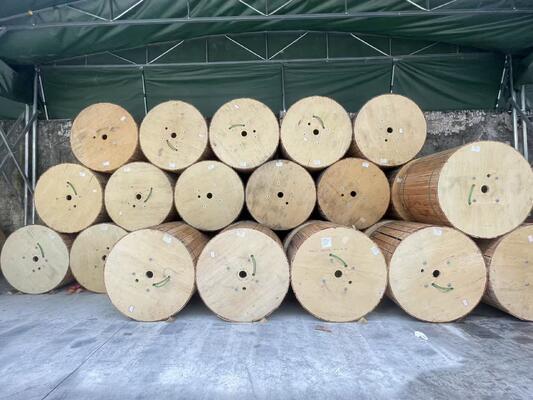

Αποστολή

• Διεθνής αεροπορική: CA, AA, EA, κ.λπ.
• Δια θαλάσσης
