G657 Single Mode Fiber 8 Cores MPO To DLC MTP 8F to LC Duplex Uni-boot Οπτική ίνα Break-out Fan-out Patch Cord
| Τόπος καταγωγής | Γκουανγκντόνγκ, Κίνα |
|---|---|
| Μάρκα | KCO |
| Πιστοποίηση | ISO9001, RoHS |
| Αριθμό μοντέλου | MPOA-MPOA-12fo-LSZH-xM |
| Ποσότητα παραγγελίας min | Διαπραγμάτευση |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Τσάντα PE, χαρτοκιβώτιο, ξύλινο ρολό |
| Χρόνος παράδοσης | 2~5 ημέρες μετά από πάρτε την πληρωμή |
| Όροι πληρωμής | Western Union, T/T, L/C |
Λεπτομέρειες
| Συνδετήρας | MPO/APC | Ινα | ΕΠ1 |
|---|---|---|---|
| Κάλυμμα | PVC, LSZH | Απώλεια εισαγωγής | 0,2dB |
| Απώλεια επιστροφής | 55 dB | Διάμετρος | 2.0mm, 3.0mm |
| Μήκος | 1, 3, 5, 7, 10, 15, 20, - Ναι. | Πυρήνας | 9/125 |
| Αριθμός φυτικών ινών | 8 ίνες, 12 ίνες, 24 ίνες | Χρώμα | Κίτρινος |
| Επισημαίνω | G657 μονοτρόπος σύρμα βελονισμού MPO από ίνες,Καλώδιο διακοπής διπλής ινών MTP προς LC,8 πυρήνες MPO σε καλώδιο ινών DLC |
||
Περιγραφή προϊόντων

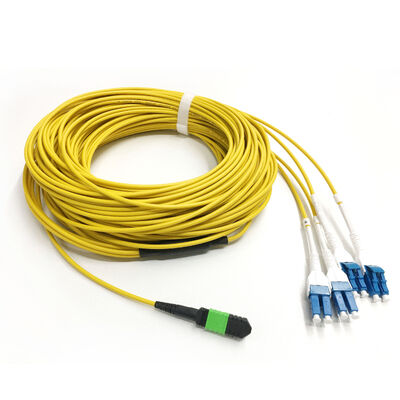

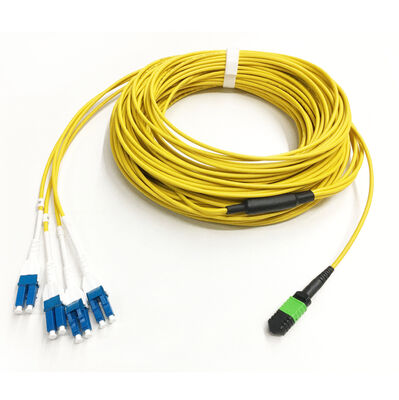

G657 Single Mode Fiber 8 Cores MPO To DLC MTP 8F to LC Duplex Uni-boot Optical Fiber Break-out Fan-out Patch Cord
Περιγραφή:
Το εργοστάσιο KCO Fiber πωλεί απευθείας το G657 Single Mode Fiber 8 Cores MPO To DLC MTP 8F to LC Duplex Uni-boot Optical Fiber Break-out Fan-out Patch Cord
- MPO To DLC / MTP 8F σε LC Duplex Uni-boot Optical Fiber Break-out Fan-out Patch Cord είναι καλώδιο patch οπτικών ινών που το κύριο καλώδιο είναι καλώδιο micro 8f.
- Το καλώδιο patch η μία πλευρά διαθέτει τύπο γυαλίσματος MPO-8 ή MTP-8 APC και η άλλη πλευρά διαθέτει βύσμα μονής εκκίνησης διπλής όψης LC (κανονικά είναι τύπου LC/UPC).
- Όπως και το καλώδιο κορμού MPO / MTP, τα καλώδια διακοπής οπτικών ινών uni-boot διπλής όψης MPO-8 / MTP-8 σε LC έχουν 3 τύπους μεθόδων σύνδεσης. Είναι τύπου Α (trainght through), τύπου B (cross connect), τύπου C (cross pair).

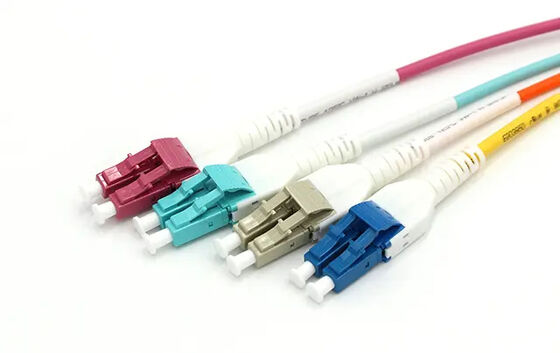

- Οι υποδοχές LC duplex uniboot είναι συμπαγές βύσμα οπτικών ινών που συνδυάζει δύο ίνες σε μια ενιαία μπότα. Επιτρέπει σε ένα μόνο καλώδιο να μεταφέρει σήματα εκπομπής και λήψης, μειώνοντας το μεγαλύτερο μέρος της παραδοσιακής διπλής όψης στη μέση. Διαθέτει εξοικονόμηση χώρου, εύκολη αντιστροφή πολικότητας και εύκολη διάταξη του καλωδίου.
- Ο σύνδεσμος LC Uniboot: Χρησιμοποιεί ένα στρογγυλό καλώδιο που περιέχει και τις δύο ίνες. Και οι δύο μοιράζονται μια ενιαία μπότα.
Επιλογή 1: Υποδοχή MPO-8 APC + καλώδιο μίνι SM G657A1 8F + LC/UPC Duplex υποδοχή Uni-boot
Επιλογή 2: Υποδοχή MTP-8 APC + καλώδιο μίνι SM G657A1 8F + LC/UPC Duplex υποδοχή Uni-boot
MPO σε DLC MTP 8F σε LC Duplex Uni-boot Optical Fiber Break-out Fan-out Patch Cord Polarity
- 1. Πληκτρολογήστε A (Straight-Through): Πληκτρολογήστε κάτω έως Πλήκτρο κάτω
Χαρτογράφηση ινών: Fiber 1 σε Fiber 1 (LC), Fiber 2 to Fiber 2, και ούτω καθεξής.
Πώς λειτουργεί: Επειδή αυτό διατηρεί μια ευθεία διαδρομή, η αναστροφή Tx → Rx πρέπει να συμβεί κάπου αλλού στο δίκτυο. Για να ολοκληρώσετε το κύκλωμα, πρέπει να χρησιμοποιήσετε ένα τυπικό καλώδιο διπλής όψης LC A-to-B (Crossover) στο ένα άκρο (π.χ. στον διακόπτη/πομποδέκτη).
- 2. Πληκτρολογήστε B (Cross Connect): Key up to Key up
Fiber Mapping: Fiber 1 to Fiber 12 (LC), Fiber 2 συνδέεται με Fiber 11 και ούτω καθεξής.
Πώς λειτουργεί: Αυτό δημιουργεί μια εγγενή ανατροπή μέσα στο ίδιο το καλώδιο. Εξαιτίας αυτής της εσωτερικής αντιστροφής, πρέπει να χρησιμοποιήσετε ένα καλώδιο patch LC Straight-Through A-to-A για να διατηρήσετε τον σωστό προσανατολισμό Tx → Rx.
- 3. Πληκτρολογήστε C (Cross Pair-Flipped): Πληκτρολογήστε κάτω έως Πλήκτρο κάτω
Χαρτογράφηση ινών: Fiber 1 σε Fiber 2 (LC), Fiber 2 to Fiber 1, Fiber 3 to Fiber 4, Fiber 4 to Fiber 3 και ούτω καθεξής.
Πώς λειτουργεί: Το pair-flip αντιστοιχίζει φυσικά το Tx σε Rx από άκρη σε άκρη, καθιστώντας το ιδανικό για απευθείας σύνδεση σε εξοπλισμό uniboot διπλής όψης LC χωρίς να χρειάζονται ειδικά καλώδια patch crossover.
Κύρια χρήση
G657 Single Mode Fiber 8 Cores MPO To DLC MTP 8F to LC Duplex Uni-boot Optical Fiber Break-out Fan-out Patch Cords χρησιμοποιούνται για τη γεφύρωση εξοπλισμού υψηλής ταχύτητας πολλαπλών ινών σε συσκευές διπλής όψης χαμηλότερης ταχύτητας. Οι κύριες χρήσεις του περιλαμβάνουν:
- Διαίρεση θυρών (40G/100G έως 10G/25G): Μπορείτε να συνδέσετε το άκρο MPO σε έναν μόνο πομποδέκτη υψηλής ταχύτητας (όπως ένας QSFP+, QSFP28) σε έναν διακόπτη πυρήνα. Η uniboot LC τελειώνει και στη συνέχεια συνδέεται σε μεμονωμένους διακομιστές ή διακόπτες χαμηλότερης ταχύτητας.
- Ενοποίηση ακαταστασίας καλωδίων: Συγκεντρώνει πολλαπλά τυπικά patch panel LC σε ένα μόνο καλώδιο κορμού MPO. Αυτό μειώνει τη μάζα των καλωδίων και ανοίγει τη ροή του αέρα μέσα σε πολυσύχναστες ράφι διακομιστή.
- Απευθείας συνδέσεις εξοπλισμού σε πίνακα: Συνδέει εύκολα διαδρομές ινών υψηλής πυκνότητας κορμού απευθείας με προσαρμοσμένες τυπικές άκρες υλικού LC.
Εφαρμογή
- Κέντρο δεδομένων
- Κέντρο AI
- Κέντρο σύνδεσης Starlink
- FTTH
- FTTH
- FTTO
- FTTC
- FTTR
- FTTX
Προσδιορισμός:
| Παράμετροι | Τυπικές συναρμολογήσεις καλωδίων ινών | |
| Τύπος ινών | SM(G.657A) | |
| Υλικά Μπουφάν | LSZH/OFNR/PVC | |
| Πλευρά σύνδεσης Α |
MPO APC θηλυκό / αρσενικό MTP APC θηλυκό / αρσενικό |
|
| Πλευρά σύνδεσης Β |
LC/UPC duplex uni-boot LC/APC duplex uni-boot Άλλοι |
|
| Υλικά Ferrule | Πολυμέσα με γυαλί | |
| Δοκιμή μηκών κύματος | 1310±30/1550±30nm | |
| Απώλεια εισαγωγής IL (dB) |
≤ 0,35dB (εξαιρετικά χαμηλή απώλεια) ≤ 0,65dB (τυπική απώλεια) |
|
| Απώλεια επιστροφής RL (dB) | ≥ 55dB(APC) | |
| Ανταλλάξιμη | ≤ 0,2dB | |
| Συναρμολογήσεις καλωδίων | Καλώδιο κορμού | |
| Θερμοκρασία λειτουργίας (° C) | -10~ + 70 | |
| Θερμοκρασία αποθήκευσης (° C) | -40 ~ +85 | |
| Πακέτο | 1 μονάδα/τσάντα | |
| *Όλες οι τιμές που καθορίζονται είναι με υποδοχές. | ||
Συσκευασία:
Υπηρεσία OEM/ODM:
Εάν θέλετε να δείξετε το LOGO της δικής σας επωνυμίας σε προϊόντα όπως καλώδιο, τσάντα συσκευασίας, ετικέτα ή οπουδήποτε. Δεν είναι κανένα πρόβλημα. Η υπηρεσία OEM και ODM μας είναι πάντα έτοιμη να το κάνει.
Συσκευασία:
Σύμφωνα με το Stardard Export Packing.
Κουτί από χαρτόνι, ξύλινο κουτί, παλέτα.
Τυπική σήμανση.
