48fibers SMF G657A1 G657A2 MPO-48 MTP-48 APC Ultra Low Loss Optical Fiber Trunk Cable Τύπος Α Β C

Καλώδιο κορμού MPO MTP πολικότητας Τύπος Α, Τύπος Β, Τύπος C

• Πολικότητα τύπου Α

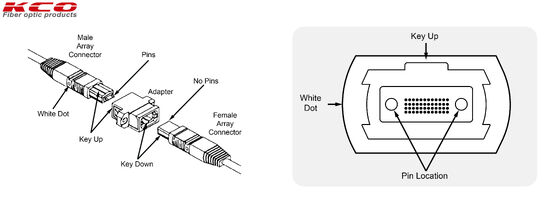

  Ο τύπος Α των καλωδίων MPO MTP χρησιμοποιεί μια υποδοχή MPO MTP με κλειδί στο ένα άκρο και μια υποδοχή MPO MTP με κλειδί προς τα κάτω στην άλλη άκρη, διατηρώντας μια απευθείας σύνδεση όπου η θέση 1 συνδέεται με τη θέση 1 στο απέναντι άκρο. Το κλειδί αναφέρεται σε μια φυσική προεξοχή στην υποδοχή MPO MTP που καθορίζει τον προσανατολισμό κατά το ζευγάρωμα. Στον Τύπο Α των καλωδίων διακοπής MPO MTP, η αντιστοίχιση ινών παραμένει διαδοχική. Οι θέσεις 1 και 2 στο βύσμα MPO MTP ξεσπούν στον πρώτο βύσμα διπλής όψης LC (ή άλλο βύσμα), οι θέσεις 3 και 4 στο δεύτερο βύσμα διπλής όψης LC και ούτω καθεξής. Αυτή η απλή αντιστοίχιση απλοποιεί την αντιμετώπιση προβλημάτων, αλλά απαιτεί συγκεκριμένους τύπους καλωδίων patch (καλώδια διασταύρωσης AB) στις συνδέσεις εξοπλισμού για την επίτευξη σωστής ευθυγράμμισης Tx-to-Rx.
• Πολικότητα τύπου Β
  Ο τύπος Β των καλωδίων MPO MTP χρησιμοποιεί συνδέσμους κλειδώματος και στα δύο άκρα με αντίστροφες θέσεις ινών-η ίνα στη θέση 1 στο ένα άκρο συνδυάζεται με τη θέση 48 στο αντίθετο άκρο. Αυτή η αντίστροφη διαμόρφωση είναι ιδιαίτερα δημοφιλής για απευθείας συνδέσεις 40G QSFP+ και 100G QSFP28, επειδή παρέχει φυσικά την απαιτούμενη αναστροφή πολικότητας. Ο τύπος Β των καλωδίων διακοπής MPO MTP λειτουργούν άψογα με πομποδέκτες 40GBASE-SR4 PSM4 για τη μετατροπή θυρών 40G σε τέσσερις συνδέσεις 10G ή θυρών 100G σε τέσσερις συνδέσεις 25G. Η αντίστροφη πολικότητα εξαλείφει την ανάγκη για εξειδικευμένα καλώδια patch και στα δύο άκρα-τα τυπικά καλώδια patch AB λειτουργούν σωστά σε όλο το κανάλι.
• Πολικότητα τύπου C
  Ο τύπος C των καλωδίων MPO MTP αναποδογυρίζουν γειτονικά ζεύγη ινών. Η θέση 1 μετατοπίζεται στη θέση 2 στο αντίθετο άκρο, η θέση 2 μετατοπίζεται στη θέση 1 και αυτή η ανατροπή ζεύγους συνεχίζεται σε όλο το βύσμα. Ενώ λιγότερο συνηθισμένο σε εφαρμογή απλής λειτουργίας. Ο τύπος C του καλωδίου MPO MTP παρέχει ευελιξία σε ορισμένες αρχιτεκτονικές που βασίζονται σε κασέτες, όπου η αναστροφή ζεύγους απλοποιεί το συνολικό σχήμα πολικότητας. Ο κρίσιμος κανόνας: μην αναμιγνύετε ποτέ τύπους πολικότητας σε ένα μόνο κανάλι. Κάτι τέτοιο προκαλεί κακή ευθυγράμμιση σήματος και αποτυχίες επικοινωνίας.

Λεπτομέρεια προϊόντος

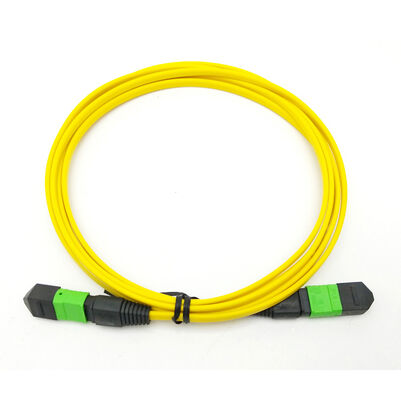

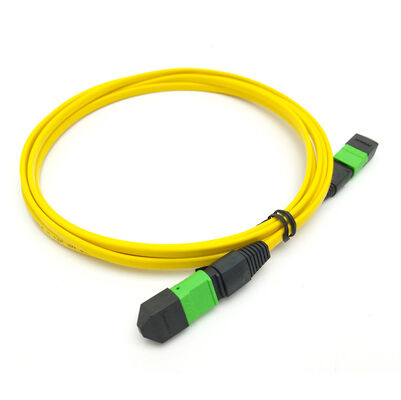

48fibers SMF G657A1 G657A2 MPO-48 MTP-48 APC Ultra Low Loss Optical Fiber Trunk Cable Type ABC

• Πλευρά σύνδεσης A: MPO-48 APC / MTP-48 APC
• Πλευρά σύνδεσης B: MPO-48 APC / MTP-48 APC
• Τύπος ινών: Single mode G657A1 / G657A2
• Αριθμός ινών: 48 F
• Διάμετρος καλωδίου: 3,0 mm
• Υλικό εξόδου καλωδίου: LSZH, PVC, OFNR
• Χρώμα καλωδίου: Κίτρινο (προσαρμοσμένο)
• Πολικότητα: προσαρμοσμένη
• IL: Εξαιρετικά χαμηλή απώλεια (0,35dB)
• RL: 55dB
• Μήκος καλωδίου: προσαρμοσμένο
• 100% εργοστασιακή δοκιμή πριν από την αποστολή.
• Η έκθεση δοκιμής συνοδεύεται από κάθε κομμάτι.
• Υπηρεσία OEM: διαθέσιμη
• Συσκευασία: 1 τμχ/σακούλα
