1 σε 6 εξωτερικό τύπου θόλο κλεισίματος οπτικών ινών με 288 πυρήνες χωρητικότητα οπτικών ινών κοινό κουτί για δίκτυα διαχωρισμού PLC

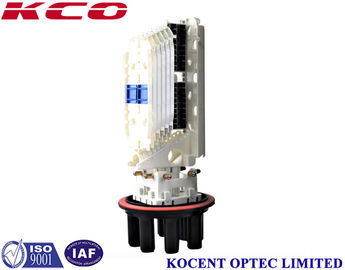

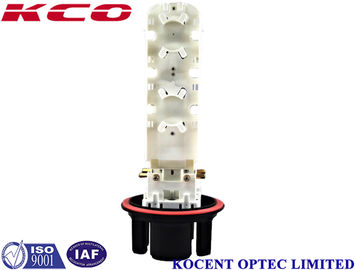

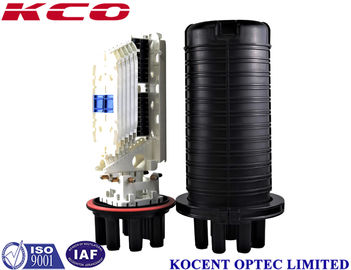

Το KCO-05A-32 είναι ένας οπτικός σύνδεσμος οπτικών ινών τύπου θόλου, σχεδιασμένος για διαμορφώσεις PLC splitter 1×32 και 2×32. Αυτό το κουτί σύνδεσης με βαθμολογία IP67 παρέχει ισχυρή προστασία για συνδέσεις οπτικών ινών σε απαιτητικά εξωτερικά και βιομηχανικά περιβάλλοντα. Κατασκευασμένο από πλαστικό ABS ή PP, φιλοξενεί έως και 288 πυρήνες ινών σε μέγιστο 6 δίσκους σύνδεσης, με 1 θύρα εισόδου καλωδίου και 6 θύρες εξόδου καλωδίου.

1. Επιλέξτε μια θηλιά καλωδίου με την κατάλληλη εξωτερική διάμετρο και δρομολογήστε την μέσω του οπτικού καλωδίου. Ξεφλουδίστε το καλώδιο, αφαιρέστε τα εξωτερικά και εσωτερικά περιβλήματα καθώς και τον χαλαρό σωλήνα συστολής, και ξεπλύνετε τη γλίτσα πλήρωσης, αφήνοντας 1,1–1,6 m ινών και 30–50 mm πυρήνα χάλυβα εκτεθειμένα.
2. Στερεώστε την κάρτα συμπίεσης καλωδίου και το καλώδιο μαζί με τον ενισχυτικό πυρήνα χάλυβα του καλωδίου. Εάν η διάμετρος του καλωδίου είναι μικρότερη από 10 mm, πρώτα δέστε το σημείο στερέωσης του καλωδίου με αυτοκόλλητη ταινία μέχρι η διάμετρος να φτάσει τα 12 mm, και στη συνέχεια στερεώστε το.
3. Οδηγήστε την ίνα στον δίσκο τήξης και σύνδεσης. Στερεώστε τον θερμοαναπτυσσόμενο σωλήνα και τον σωλήνα τήξης σε μία από τις ίνες σύνδεσης. Μετά την τήξη και σύνδεση της ίνας, μετακινήστε τον θερμοαναπτυσσόμενο σωλήνα και τον σωλήνα τήξης και στερεώστε τον στέλεχο ενίσχυσης από ανοξείδωτο χάλυβα (ή χαλαζία), διασφαλίζοντας ότι το σημείο σύνδεσης βρίσκεται στο μέσο του σωλήνα περιβλήματος. Θερμάνετε τον σωλήνα για να συγχωνεύσετε τους δύο σε έναν. Τοποθετήστε την προστατευμένη σύνδεση στον δίσκο τοποθέτησης ινών (ένας δίσκος μπορεί να τοποθετήσει 12 πυρήνες).
4. Τοποθετήστε την υπόλοιπη ίνα στον δίσκο τήξης και σύνδεσης ομοιόμορφα, και στερεώστε την περιελισσόμενη ίνα με δεματικά νάιλον. Χρησιμοποιήστε τους δίσκους από κάτω προς τα πάνω. Αφού συνδεθούν όλες οι ίνες, καλύψτε το επάνω στρώμα και στερεώστε το.
5. Τοποθετήστε το περίβλημα και εγκαταστήστε το καλώδιο γείωσης σύμφωνα με το σχέδιο του έργου.
6. Σφραγίστε τη βάση συγκράτησης καλωδίου κοντά στην είσοδο του περιβλήματος σύνδεσης και την ένωση των δακτυλίων καλωδίου με ταινία στεγανοποίησης. Κλείστε τις αχρησιμοποίητες εισόδους με πώματα, σφραγίζοντας τα εκτεθειμένα κοίλα μέρη του πώματος με ταινία. Εισάγετε λωρίδες στεγανοποίησης στην αυλακωτή σφράγιση στα πλάγια του κελύφους και εφαρμόστε γλίτσα στο κοίλο μέρος της εισόδου του σώματος μεταξύ των δύο μισών του κελύφους. Κλείστε τα δύο μισά του κελύφους και σφίξτε με βίδες από ανοξείδωτο χάλυβα, εφαρμόζοντας ισορροπημένη δύναμη.
7. Τοποθετήστε και στερεώστε το εργαλείο ανάρτησης σύμφωνα με τις απαιτήσεις τοποθέτησης.
